| 产品特性：PE护套 | 品牌：北隆光电 | 型号：GYXTW |
| 光纤芯数：4 | 允许抗拉强度：默认属性N | 光缆外径：默认属性mm |
| 重量：默认属性kg/km | 允许侧压力：默认属性N/100mm | 适用范围：默认属性 |

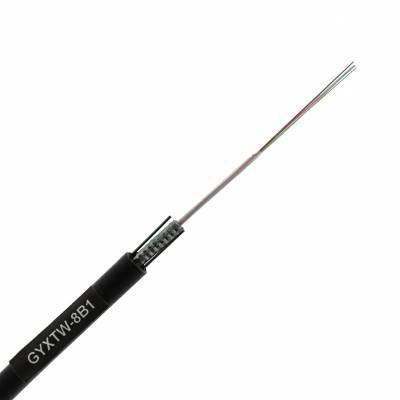

GYXTW光缆型号 GYXTW管道光缆
GYXTW光缆产品特点
全截面阻水结构，确保良好的阻水防潮性能
松套管内填充特种油膏，对光纤进行关键性保护
两根平行圆钢丝既抗张力，又抗侧压
光缆外径小、重量轻，弯曲性能优异
松套管位于光缆物理中心，施工操作方便
聚乙烯护套使得光缆具有良好的抗紫外性能
产品使用寿命30年以上
GYXTW光缆产品说明
GYXTW型光缆是金属加强构件、中心管填充式、夹带钢丝的钢-聚乙烯粘结护套通信用室外光缆，由中心松套管、两根平行的钢丝加强构件和钢-聚乙烯护套构成。
GYXTW光缆性能指标
执行标准：YD/T 769-2018
应用范围：核心网、城域网和接入网室外光缆
敷设方式：架空、管道
工作温度：-40℃~+60℃
弯曲半径：静态10倍光缆直径
动态20倍光缆直径
GYXTW光缆产品描述
GYXTW 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。松套管外用一层双面涂塑钢带（PSP）纵包，钢带和松套管之间加阻水材料以***光缆的紧凑和纵向阻水，两侧放置两根平行钢丝后挤制聚乙烯护套成缆。
GYXTW光缆技术参数
| GYXTW管道光缆技术参数 | ||||
| 光缆芯数 | 光缆外径 | 光缆松套管内 光纤芯数 | 光缆重量 （kg/km） | |
| 2-12 （0.6钢丝） | 6.9
| 12 | 44 | |
| 2-12 （0.8钢丝） | 7.7 | 12 | 55 | |
| 允许拉力（N）短期 | ≥600N | 0.6钢丝 | ||
| 允许拉力（N）长期 | ≥200N | |||
| 允许压扁力-短期 | ≥1000（N/100mm） | |||
| 允许压扁力-长期 | ≥300（N/100mm） | |||
| 允许拉力（N）短期 | ≥1000N | 0.8钢丝 | ||
| 允许拉力（N）长期 | ≥400N | |||
| 允许压扁力-短期 | ≥1000（N/100mm） | |||
| 允许压扁力-长期 | ≥300（N/100mm） | |||
光缆环境性能
| 试验项目 | 试验方法 |
| 温度循环试验 | a.温度台阶：+20℃、-40℃、+70℃、+20℃； b.保持时间：单护套光缆每一台阶12小时，双护套光缆每一台阶24小时，循环次数：2个循环； |
| 渗水试验 | 成品后光缆渗水性能应符合IEC60794-1-F5B规定，在光缆全截面上进行，满足1m水柱，1m光缆，8小时不渗水。 |
光缆外护套 绝缘电阻 | 光缆外护套绝缘电阻(外护层内铠装层与大地间)，在光缆浸水24小时后测试，不小于2000MΩ?km（直流500伏测试）。 |
| 介电强度 | 外护套内铠装层与大地间：在光缆浸水24小时后测试，不小于直流15千伏2分钟。对双护套光缆，要求外护套内铠装与金属加强芯间：不小于直流20千伏5秒钟，符合GB/T 1408.1-2006规定。 |
| 滴流试验 | 在温度为70℃（24h）的环境条件下，光缆应无填充复合物和涂覆复合物等滴出。 |
